2015年06月03日 [ネットワーク・情報機器]
LAN機器のラインナップを強化
管理負荷を軽減する「ネットワークの見える化」に対応したスイッチ5機種を発売
ヤマハ インテリジェントL2スイッチ
『SWX2300-8G』『SWX2300-16G』『SWX2300-24G』
― 2015年9月発売開始 ―
ヤマハ シンプルL2スイッチ
『SWX2100-8G』『SWX2100-16G』
― 2015年6月発売開始 ―
ヤマハ株式会社は、インテリジェントL2スイッチ『SWX2300-8G』『SWX2300-16G』『SWX2300-24G』の3機種、シンプルL2スイッチ『SWX2100-8G』『SWX2100-16G』の2機種、計5機種を発売いたします。
価格と発売時期
本体
| 品名 | 品番 | 本体価格 | 発売時期 |
|---|---|---|---|
| インテリジェントL2スイッチ | SWX2300-8G | 73,800円（税抜） | 9月 |
| インテリジェントL2スイッチ | SWX2300-16G | 125,000円（税抜） | 9月 |
| インテリジェントL2スイッチ | SWX2300-24G | 175,000円（税抜） | 9月 |
| シンプルL2スイッチ | SWX2100-8G | 14,800円（税抜） | 6月 |
| シンプルL2スイッチ | SWX2100-16G | 45,000円（税抜） | 6月 |
- ◎販売計画：SWXシリーズ（合計）3万台／年
関連オプション
| 品名 | 品番 | 本体価格 | 発売時期 |
|---|---|---|---|
| SFPモジュール（1000BASE-SX対応） | YSFP-G-SX | 68,000円（税抜） | 9月 |
| SFPモジュール（1000BASE-LX対応） | YSFP-G-LX | 136,000円（税抜） | 9月 |
| マグネットキット | YMO-MAGNET | 3,500円（税抜） | 発売中 |
| ラックマウントキット | YMO-RACK1U | 18,000円（税抜） | 発売中 |
| ウォールマウントキット | YWK-1200D | 18,000円（税抜） | 発売中 |
| RJ-45コンソールケーブル | YRC-RJ45 | 4,800円（税抜） | 発売中 |
製品の概要
ヤマハ株式会社は、1995年にルーター市場に参入して以来、中小規模ネットワーク・SOHOを中心とした多くの企業に導入していただいております。また、2011年2月にはスイッチ市場に参入し、ヤマハルーター・ファイアウォール（以下、ヤマハルーター）と連携することでネットワークの設定・保守・管理などの負担を低減する機能を有したギガビット対応のスマートL2スイッチ「SWX2200-24G」「SWX2200-8G」を、2013年4月にはPoE対応製品の「SWX2200-8PoE」（以下、「SWX2200シリーズ」）を発売しました。さらに近年のタブレットPCやスマートフォンの普及による無線LAN利用の急速な増加にあわせて、あらたに無線LANアクセスポイント「WLX302」（以下、「WLX302」）を2013年3月に発売して、無線LAN市場にも参入、2015年3月末にネットワーク機器累計出荷台数280万台を達成しました。
スイッチ製品については、今回発売するインテリジェントL2スイッチ『SWX2300-8G』『SWX2300-16G』『SWX2300-24G』（以下、「SWX2300シリーズ」）、シンプルL2スイッチ『SWX2100-8G』『SWX2100-16G』（以下、「SWX2100シリーズ」）、2つのシリーズを追加することで、2011年に参入したスイッチ分野でのラインナップが補完され、業界標準の機能を網羅し、市場のニーズにお応えすることが可能となりました。
ネットワーク環境の巨大化、複雑化に伴い、ネットワーク管理者の業務も多岐にわたるようになり、インターネット・拠点間接続だけでなくLAN内も含めた統合的なネットワーク管理が求められています。
ヤマハのスイッチ製品は、ヤマハルーターとの連携により、ネットワーク管理者の保守・管理の負担を軽減できる「ネットワークの見える化」で評価を得てきました。今回、機能面での充実を図ったSWX2300シリーズと、コストメリットの高いSWX2100シリーズの投入で、業界のスタンダードに準拠したラインナップを実現しました。
主な特長
1. スイッチ業界のスタンダードなラインナップへの拡充
今回発表するインテリジェントL2スイッチ「SWX2300シリーズ」は、SFPポート付きのインテリジェントL2スイッチ。業界での標準機能を搭載したモデルで、「SWX2200シリーズ」の上位機種にあたります。
シンプルL2スイッチ「SWX2100シリーズ」は、「SWX2200シリーズ」の設計思想を踏襲しつつ、基本機能に特化したコストメリットの高い商品です。
今回の2つのシリーズの発売によって、SWX2200と併せて、スイッチ業界のスタンダードなラインナップを形成、ネットワーク機器市場のユーザーニーズに応えることが可能になりました。
2. スイッチ単体での「見える化」機能の搭載とRTX1210との連携による「見える化」への対応
SWX2300は、コントローラー機能を使用することで、LANマップによる「ネットワークの見える化」を実現。上位に接続するルーターがヤマハ製品以外でも、配下のヤマハスイッチや端末の接続状況をSWX2300単独で「見える化」することができ、一括管理やネットワークトラブルが発生した際の解決が容易になりました。
SWX2100は、スイッチ制御のコントローラー機能を有するヤマハルーターRTX1210やSWX2300などと接続することで、「見える化」に対応。LANマップ上に表示可能となります。
図1：SWX2300をコントローラーとして使用した場合に表示されるLANマップ

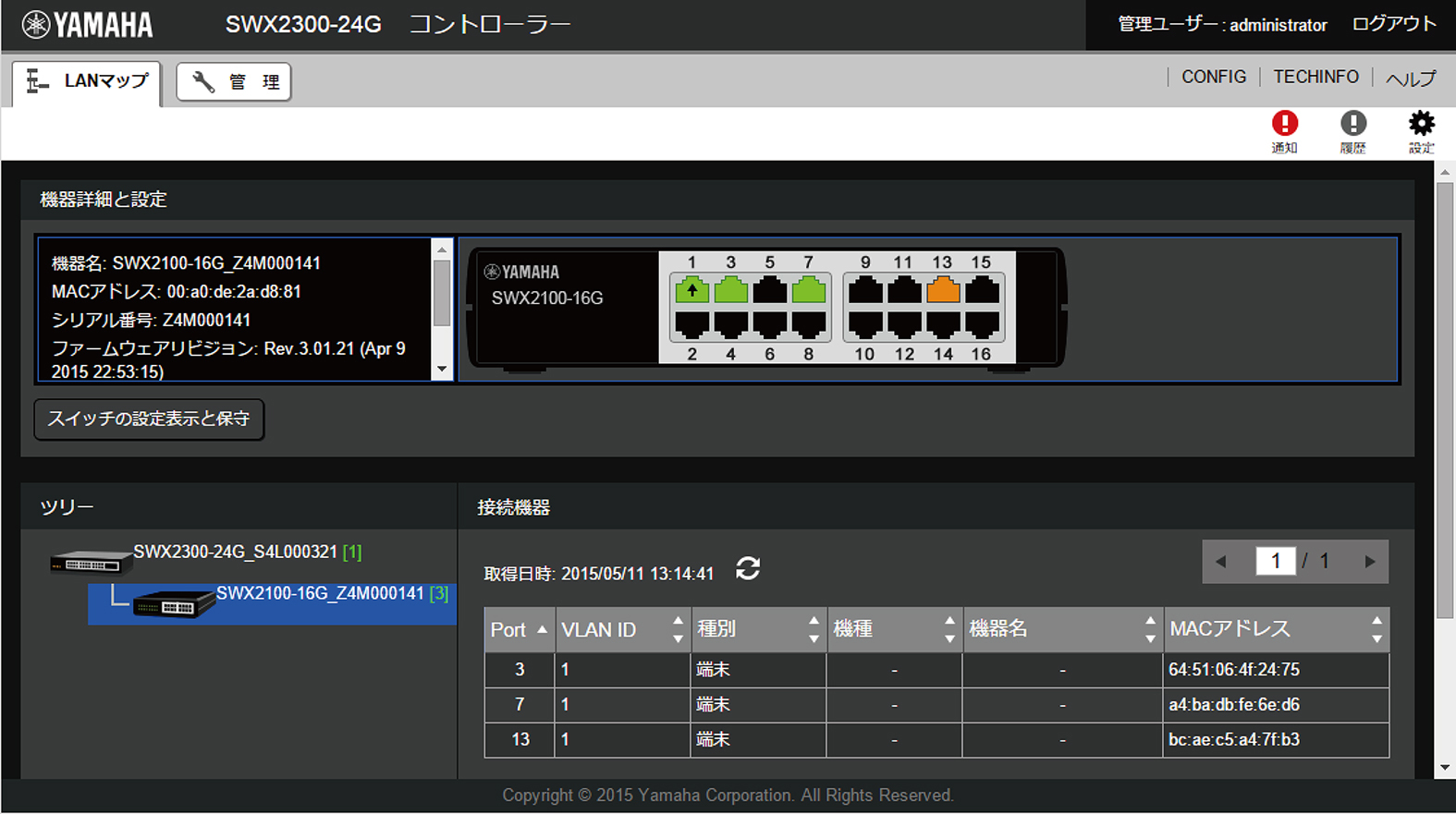

図2：SWX2300をコントローラーとして設定した場合に、その管理下にあるSWX2100（スレーブ）とその配下の端末を表示したLANマップ
3. タグVLAN等上位機種に搭載された機能
- フロア内、フロアごとにセグメントの切り分けが可能（SWX2200、SWX2300）
- 設備音響や放送業界等で、音声や映像のような大容量データを複数の端末に配信するニーズに対応（SWX2300）
- デファクトスタンダードのコマンド体系に準拠、どのような環境でも戸惑うことなく設定が可能（SWX2300）
SWX2300シリーズ、SWX2100シリーズを使用したソリューション例
（1）SWX2300シリーズは、建屋や階をまたがるLANの一元管理を実現したり、部署ごとのセグメント分けに適しています。
（2）SWX2100シリーズは、RTX1210やSWX2300と組み合わせることで、LANの拡張と管理を安価に実現することができます。
左下のように、実際のオフィス内に配置された機器は、LANマップ上では、右下のように一覧表示されます。
SWX2300シリーズ 主な仕様
| 項目 | SWX2300-8G | SWX2300-16G | SWX2300-24G |
|---|---|---|---|
| 希望小売価格（税抜） | 73,800円 | 125,000円 | 175,000円 |
| JANコード | 49 57812 57641 3 | 49 57812 57642 0 | 49 57812 57643 7 |
| LANポート数 | 8 | 16 | 24 |
| SFPスロット数 | 1 | 2 | 4 |
| コンソールポート | 1ポート（RJ-45） | ||
| オートネゴシエーション | ○ | ||
| MDI/MDI-X自動切替 | ○ | ||
| スイッチング容量 | 18Gbit/s | 36Gbit/s | 56Gbit/s |
| 転送能力 | 14Mpps | 27Mpps | 43Mpps |
| 最大MACアドレス登録数 | 16,384 | ||
| フレームバッファー | 1024KB | ||
| ポートVLAN | ○ | ||
| タグVLAN（IEEE802.1Q） | ○ | ||
| 最大VLAN数 | 256（VLAN ID 1～4,094）※2 | ||
| フロー制御 | IEEE802.3x（全二重）、バックプレッシャー（半二重） | ||
| サポート機能 | QoS、ストーム制御、HOLブロッキング防止、プライベートVLAN、ループ検出、IGMPスヌーピング、ACL、SNMPエージェント、リンクアグリゲーション（IEEE 802,3ad LACP/スタティック設定）、スパニングツリー（STP※3、RSTP※3、MSTP）、ポートミラーリング、ポートシャットダウン、リンクスピードダウンシフト、パケットカウンター、省電力モード、DHCPクライアント、ログ、TFTPによるファームウェアのダウンロード、TFTPによる設定ファイルのダウンロード、HTTPによるファームウェアのダウンロード | ||
| スイッチ制御機能コントローラー | スイッチ制御（SWXシリーズ対応）、アクセスポイント制御（WLX302対応）、LANマップ | ||
| スイッチ制御機能スレーブ※1 | 上位ヤマハルーター※4/スイッチの Web GUI による設定・状態表示・管理、ネットワーク構成表示 | ||
| CONFIGスイッチ | 4つ（起動コンフィグ選択、スイッチ制御機能の有効/無効切り替え、スイッチ制御機能のコントローラー/スレーブ切り替え） | ||
| 設定手段 | Web GUIによる設定、コンソール/TELNETによるコマンドを使用した設定、CONFIGスイッチによる設定、TFTPによるダウンロード/アップロード | ||
| 状態表示ランプ（前面） | POWER、MODE×2 | ||
| PORT×8×2※5、SFP×1 | PORT×16×2※5、SFP×2 | PORT×24×2※5、SFP×4 | |
| 動作環境条件 | 周囲温度 0～50℃、周囲湿度 15～80％（結露しないこと） | ||
| 電源 | AC100～240V（50/60Hz）、電源内蔵（電源スイッチなし）、 電源インレット（3極コネクター、C14タイプ、電源抜け防止金具付） |
||
| 最大消費電力（皮相電力）、 最大消費電流、発熱量 |
9W（17VA）、0.17A、33kJ/h | 14W（26VA）、0.26A、51kJ/h | 20W（37VA）、0.37A、72kJ/h |
| エネルギー消費効率（W/（Gbit/s）） | B区分 0.9※6 | B区分 0.7※6 | B区分 0.6※6 |
| 最大実効伝送速度（Gbit/s） | 9.0※6 | 18.0※6 | 28.0※6 |
| 測定時ポート速度とポート数 | 1Gbit/s：9※6 | 1Gbit/s：18※6 | 1Gbit/s：28※6 |
| 筐体 | 金属筐体、ファンレス | ||
| 電波障害規格、環境負荷物質管理 | VCCIクラスA、RoHS対応、省エネ法準拠 | ||
| 外形寸法 | 220（W）×42（H）×236（D）mm※7 | 330（W）×44（H）×200（D）mm※7 | 445（W）×44（H）×200（D）mm※7 |
| 質量（付属品含まず） | 1.6kg | 1.9kg | 2.4kg |
| 付属品 | 電源ケーブル（100V用）、電源抜け防止金具、取扱説明書（保証書含）、レッグ、ダストカバー（SFPスロット取付け済み） | ||
| - | ラックマウント用金具＆ネジ | ||
| オプション | YSFP-G-SX、 YSFP-G-LX、RJ-45コンソールケーブル | ||
| 19インチラックマウント（トレイ型）キット、 ウォールマウントキット、マグネットキット |
- | ||
- ※1 スイッチ制御機能をサポートするルーター/ファイアウォール/スイッチが別途必要です。
- ※2 VLAN ID 1はデフォルトVLAN IDです。
- ※3 STPおよびRSTPは、MSTPの下位互換により対応します。
- ※4 上位ヤマハルーターは順次対応予定です。
- ※5 PORTランプは、MODEボタンによりLINK/ACT・SPEED、STATUS、VLAN設定を切替えて表示。
- ※6 「エネルギーの使用の合理化に関する法律」に基づくスイッチのエネルギー消費効率です。
- ※7 Hは脚部を、Dは突起物を除きます。
SWX2100シリーズ 主な仕様
| 項目 | SWX2100-8G | SWX2100-16G | |
|---|---|---|---|
| 希望小売価格（税抜） | 14,800円 | 45,000円 | |
| JANコード | 49 57812 58588 0 | 49 57812 58589 7 | |
| 10/100/1000BASE-Tポート数 | 8 | 16 | |
| オートネゴシエーション | ○ | ||
| MDI/MDI-X自動切替 | ○※2 | ||
| スイッチング容量 | 16Gbps/s | 32Gbps/s | |
| 転送能力 | 12Mpps | 24Mpps | |
| 最大MACアドレス登録数 | 4,096 | 8,192 | |
| フレームバッファー | 192KB | 512KB | |
| フロー制御 | IEEE802.3x（全二重）、バックプレッシャー（半二重）※2 | ||
| サポート機能 | ループ検出※2、リンクスピードダウンシフト、パケットカウンター※3、省電力モード※2 | ||
| スイッチ制御スレーブ機能※1 | 上位ヤマハルーター※4/スイッチのWeb GUI による状態表示 | ||
| CONFIGスイッチ | 5つ（スイッチ制御切り替え、フローコントロール切り替え、Auto MDI/MDI-X切り替え、ループ検出切り替え、省電力モード切り替え） | ||
| 設定手段 | CONFIGスイッチによる設定 | ||
| 状態表示ランプ（前面） | POWER、LINK/ACT×8、SPEED×8 | POWER、LINK/ACT×16、SPEED×16 | |
| 動作環境条件 | 周囲温度 0～50℃、周囲湿度 15～80％（結露しないこと） | ||
| 電源 | AC100～240V（50/60Hz）、電源内蔵（電源スイッチなし） 電源インレット（2極コネクター、C8タイプ、電源抜け防止金具付） |
||
| 最大消費電力（皮相電力）、 最大消費電流、発熱量 |
6W（14VA）、0.14A、21.6kJ/h | 10W（23VA）、0.23A、36.0kJ/h | |
| エネルギー消費効率（W/（Gbit/s）） | C区分 0.9※5 | C区分 0.6※5 | |
| 最大実効伝送速度（Gbit/s） | 8.0※5 | 16.0※5 | |
| 測定時ポート速度とポート数 | 1Gbit/s：8※5 | 1Gbit/s：16※5 | |
| 筐体 | プラスチック筐体、底面マグネット（本体取付け済み）、ファンレス | ||
| 電波障害規格、環境負荷物質管理 | VCCIクラスA、RoHS対応、省エネ法準拠 | ||
| 外形寸法 | 220（W）×43.4（H）×130.6（D）mm※6 | 273（W）×43.4（H）×165（D）mm※6 | |
| 質量（付属品含まず） | 0.65kg | 1.0kg | |
| 付属品 | 電源ケーブル（100V用）、電源抜け防止金具、取扱説明書（保証書含） | ||
- ※1 スイッチ制御機能をサポートするルーター/ファイアウォール/スイッチが別途必要です。
- ※2 CONFIGスイッチで設定します。
- ※3 スイッチ制御機能をサポートするルーター/ファイアウォール/スイッチによる管理です。
- ※4 上位ヤマハルーターは順次対応予定です。
- ※5 「エネルギーの使用の合理化に関する法律」に基づくスイッチのエネルギー消費効率です。
- ※6 Hは脚部を、Dは突起物を除きます。
- ＊『SWX2300』と『SWX2100』は、2015年6月10日（水）～12日（金）に幕張メッセで行われる「Interop Tokyo 2015」 （http://www.interop.jp/2015/）に展示します。
詳しい情報は、弊社ホームページ（http://jp.yamaha.com/products/network/）に掲載する予定です。
※2015年6月現在の情報です。仕様および機能の名称は、予告なく変更することがあります。
※文中の商品名・社名等は、当社や各社の商標または登録商標です。
