2015年04月13日 [ プロオーディオ]
豊富なMini-YGDAIカードをDanteネットワークと接続できるインターフェース
ヤマハ I/Oラック
『RSio64-D』
− 4基のMini-YGDAIカードスロットを装備、Danteを利用したサウンドシステム構築がさらに柔軟に −
ヤマハ株式会社は、プロフェッショナルオーディオ機器の新製品として、ライブサウンドをはじめ、放送やレコーディングなど幅広い用途で活用できる、最大64イン/64アウトのDante/Mini-YGDAIカード変換に対応したI/Oラック『RSio64-D』を2015年9月に発売します。
価格と発売日
| 品名 | 品番 | 価格 | 発売日 |
|---|---|---|---|
| ヤマハ I/Oラック | RSio64-D | オープンプライス | 2015年9月 |
製品の概要
ネットワーク・オーディオ・プロトコル「Dante」を採用したI/Oラック「Rシリーズ」は、2012年のデジタル・ミキシング・コンソール「CLシリーズ」発表とともに、最初のモデル「Rio3224-D」と「Rio1608-D」をリリースしました。そして2013年1月にはシリーズ第二弾となる入力専用ラック「Ri8-D」と出力専用ラック「Ro8-D」をラインアップに追加、2014年9月には第三弾となるDante/MADI変換を実現する「RMio64-D」を発表、その高音質とDanteの利便性から、さまざまな現場で活用されてきました。
今回発表する『RSio64-D』は、Rシリーズの第四弾として、Danteネットワークを利用して構築される「CLシリーズ」「QLシリーズ」やデジタル・オーディオ・ワークステーション・システム「Nuage」の可能性をさらに高めるものです。
詳細は以下の通りです。
主な特長
1．入出力カードやプロセッシングカードなど豊富なMini-YDGAIカードが使用可能
『RSio64-D』は、最大64イン/64アウトのDante/Mini-YGDAIカードのフォーマットコンバーター、ルーターとして活用できるオーディオインターフェースです。4基のMini-YGDAIカードスロットを装備、豊富な入出力フォーマットやプロセッシングに対応したMini-YGDAIカードをDanteネットワークと接続できます。『RSio64-D』に装着できるMini-YGDAIカードは30種類以上。AES/EBUやADAT等に対応した入出力カードに限らず、LakeプロセッシングやDan Duganオートマチックミキサー等のプロセッシングカードも使用可能です。
2．4基のMini-YGDAIスロットにサンプリングレートコンバーター（SRC）を搭載
異なるデジタルオーディオフォーマットを接続する際にはワードクロックの同期が課題となります。『RSio64-D』は各Mini-YGDAIスロットにサンプリングレートコンバーター（SRC）を搭載しており、異なるワードクロックで動作している機器が接続されてもノイズや音切れなく運用することができます。
3．汎用性の高い7種のルーティングパターンをプリセット
フォーマットコンバーターやルーターとして『RSio64-D』をより便利に、よりシンプルに使用できるよう、Mini-YGDAIカード間のルーティングを含む、汎用性の高い7種のルーティングパターンを本体にプリセットしています。フロントパネルのロータリースイッチを設定するだけで、Dante/Mini-YGDAIカードの1対1接続やMini-YGDAIカード/Mini-YGDAIカードの分岐など、さまざまなユースケースに対応できます。
ルーティングパターン（例）
4．「R Remote」や「CLシリーズ」「QLシリーズ」からのマトリクスパッチにも対応
『RSio64-D』は、Rシリーズ用アプリケーション「R Remote」や「CLシリーズ」「QLシリーズ」本体と組み合わせることでマトリクスパッチにも対応し、必要に応じて複雑なルーティング設定が行えるようになる予定です。
主な仕様
一般仕様
| サンプリング周波数 | 外部クロック | 44.1kHz 48kHz 88.2kHz 96kHz |
+4.1667%/+0.1%/-0.1%/-4.0% ±200ppm +4.1667%/+0.1%/-0.1%/-4.0% ±200ppm +4.1667%/+0.1%/-0.1%/-4.0% ±200ppm +4.1667%/+0.1%/-0.1%/-4.0% ±200ppm |
|
|---|---|---|---|---|
| シグナルディレイ | SLOT IN （MY8-AE96） to SLOT OUT （MY8-AE96） （@ fs=96 kHz, SRC off, Internal routing） |
Less than 0.2 ms | ||
| SLOT IN （MY8-AE96） to Rio3224-D AES OUT （@ fs=48 kHz, through Dante, SRC off） （Dante Receive Latency set to 0.25 ms） |
Less than 0.8 ms | |||
| SLOT IN （MY8-AE96） to Rio3224-D AES OUT （@ fs=96 kHz, through Dante, SRC off） （Dante Receive Latency set to 0.25 ms） |
Less than 0.5 ms | |||
| SLOT IN （MY8-AE96） to Rio3224-D AES OUT （@ fs=96 kHz, through Dante, SRC on, SLOT fs=48 kHz） （Dante Receive Latency set to 0.25 ms） |
Less than 1.1 ms | |||
| SRC | SRC Lock Range: Sample Rate Ratio Limit: |
39.7 kHz – 101.7 kHz 1:2.6 to 2.6:1 |
||
| 寸法（W×H×D）、質量 | 480×88×365 mm、6.1 kg | |||
| 消費電力 | 60 W | |||
| 電源電圧 | 100V 50/60Hz | |||
| 温度範囲 | 動作温度範囲: 0 - 40℃ 保管温度範囲: -20 - 60℃ |
|||
| 付属品 | 取扱説明書、 電源コード | |||
デジタル入出力規格
| 端子 | フォーマット | データ長 | レベル | オーディオI/O | コネクター |
|---|---|---|---|---|---|
| Primary/Secondary | Dante | 24 bit or 32 bit | 1000Base-T | 64ch Input/64ch Output@48 kHz 32ch Input/32ch Output@96 kHz |
etherCON CAT5e |
コントロールI/O規格
| 端子 | レベル | コネクター |
|---|---|---|
| WORD CLOCK IN | TTL/75Ω terminated | BNC |
外部DC入力規格
| 端子 | レベル | コネクター |
|---|---|---|
| EXT DC INPUT *1 | - | XLR-4-32 type *2 |
- *1: Power Requirements: +24V±2V, 3A
- *2: 1pin=GND, 2pin=NC, 3pin=NC, 4pin=+24V
＊文中の商品名、社名等は当社や各社の商標または登録商標です。
この件に関するお問い合わせ先
■報道関係の方のお問い合わせ先
- ヤマハ株式会社
- 広報部 担当：木崎
〒108-8568 東京都港区高輪 2-17-11
TEL：03-5488-6605
FAX：03-5488-5063
■一般の方のお問い合わせ先
- 株式会社ヤマハミュージックジャパン
- PA営業部
プロオーディオ・インフォメーションセンター
TEL：0570-050-808 （ナビダイヤル、全国共通番号）
（電話受付: 祝祭日を除く月～金／11:00～19:00）
ウェブサイト http://jp.yamaha.com/support/
※このニュースリリースに掲載されている製品情報や問い合わせ先などは、発表日現在の情報です。
発表日以降に変更される場合もありますので、あらかじめご了承ください。
関連リンク
関連画像
- ヤマハ I/Oラック『RSio64-D』
フロントパネル
392Kbyte

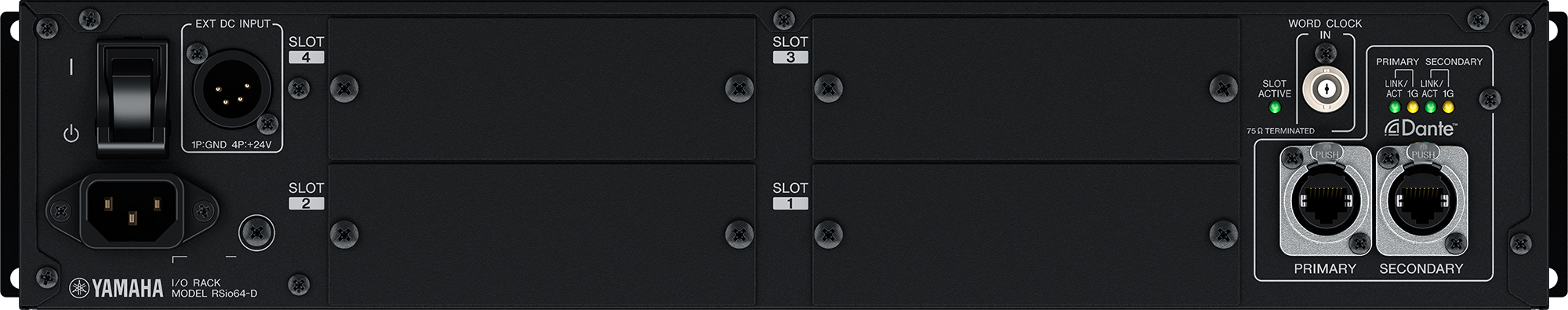

- ヤマハ I/Oラック『RSio64-D』
